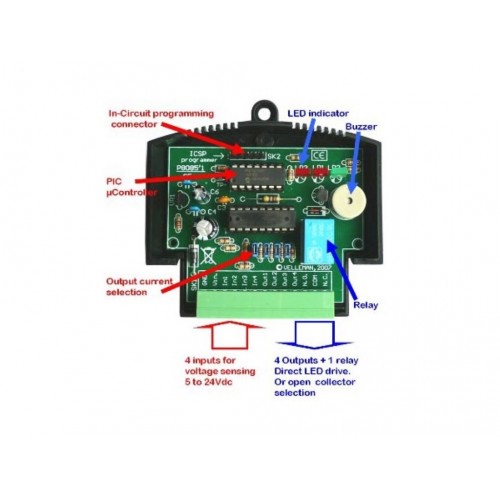

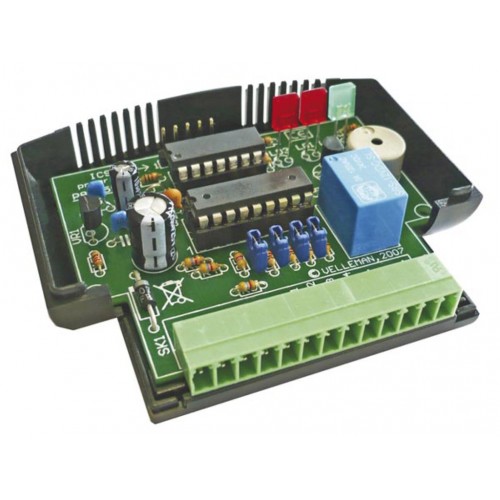

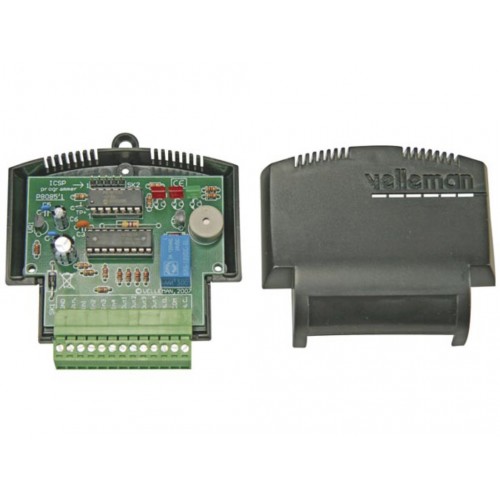

Deze toepassingsmodule lijkt klein maar zijn prestaties zijn groots - alles hangt af van uw programmeringvaardigheden. Vanaf nu kunt u zelf uw eigen toepassing ontwerpen zonder u zich druk te maken over de hardware. Alle bufferingangen en -uitgangen zijn gebruiksklaar. De module is uitgerust met een led, een relaisuitgang en een zoemer. Ontwerp uw eigen automatisering, controller, autotoepassing… U hebt enkel één van onze programmers nodig: vm134 of K8076

Specificaties:

• Basis productinformatie:
• Primaire kleuren: Groen
• Diepte van het product: 70 mm
• Hoogte van het product: 25 mm
• Breedte van het product: 80 mm
• Technische gegevens:
• Specificaties kits & modules:
  • voeding: 12V DC (ongereguleerd) / 100mA
  • 4 ingangen (spanningsgevoelige ingangen)
  • ingangssignaalspanning: 5 - 24VDC, @ 4K7
  • 4 NPN-transistoruitgangen (open-collector, sink-uitgangen).:
  • transistoruitgangsstroom: max. 100 mA elk
  • directe 12V-relaisaansturing mogelijk (geen beveiligingsdiode nodig)
  • 1 relaisuitgang met NO/NC-contact (2A)
  • MCU-snelheid: vaste 4MHz interne oscillator
  • 9 vrij programmeerbare I/O's (4 in, 5 uit)
  • PIC16F630 microcontroller van Microchip aan boord
  • LED-indicatie voor voeding en relaisuitgang
  • 1 vrij programmeerbare LED-indicatie
  • ingebouwde minizoemer voor geluidssignalen
  • ICSP™-connector op de kaart voor programmeren
  • PIC™ programmeerapparaat ondersteunt PIC16F630
• Gebruikseigenschappen:
• Coderingsniveau: 1
• Elektronica-vaardigheidsniveau: 1
• Mechanische vaardigheden: 1
• Soldeervaardigheidsniveau: 1
